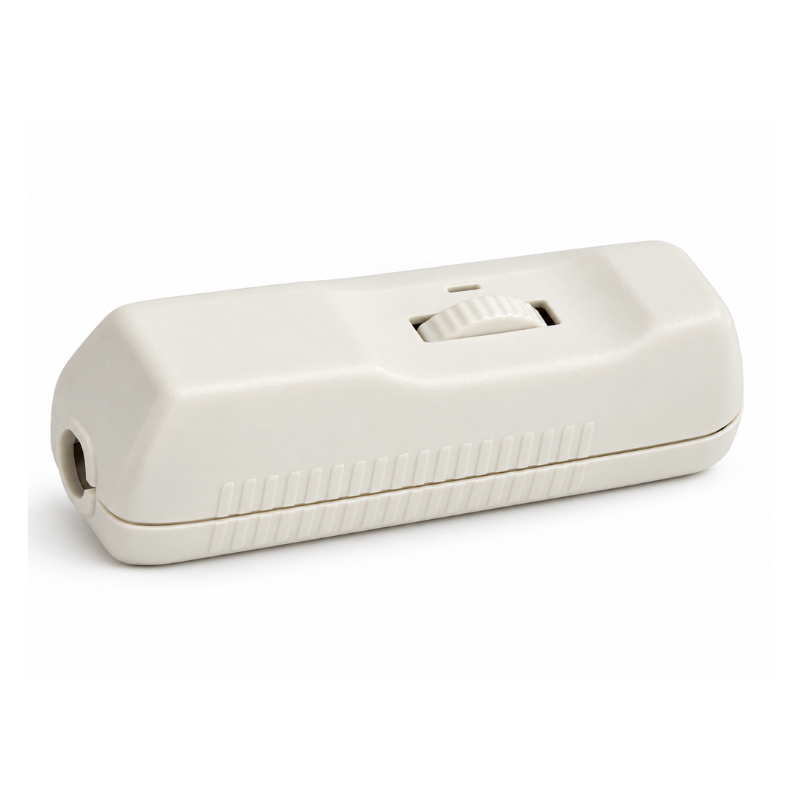

VLM dimmer à main blanc FD/B – S/FD/B

VLM dimmer à main blanc – FD/B – S/FD/B

Un dimmer est un produit visant à remplacer l’interrupteur que l’on retrouve classiquement dans les luminaires pour proposer une fonction de variation d’intensité. Ainsi, le dimmer permet de :

• Ouvrir/fermer la lampe comme un interrupteur classique
• Varier l’intensité de la source lumineuse pour la diminuer ou l’augmenter en fonction des besoins

La rubrique « dimmers » de notre « catalogue »  vous permettra de visualiser l’ensemble des produits similaires à cet article.

Caractéristiques techniques

• Modèle : FD
• Code : S/FD/B
• Couleur : blanche
• Tension d’entrée : 230÷240V
• Tension de sortie : 230÷240V
• Puissance : 40÷160W
• Dimensions : longueur : 92 mm  –  largeur : 28mm  –  hauteur : 27 mm

Conseils d’utilisation

• Pour plus de sécurité, demandez l’aide d’un professionnel pour le montage.

Informations complémentaires

Variateur de lumière de table ou pour plancher en classe II.

Caractéristiques générales

• Convient uniquement pour l’halogène.
• Régulateur électronique pour lampes incandescent ou halogènes 230V;
• Degré de pollution 2 ;
• Indice de résistance aux courants superficiels (PTI175);
• Niveau d’essai du fil incandescent (interrupteur de niveau 1);
• Installation passante sur fil (coupe fil);
• Point lumineux pour l’identification dans l’obscurité et signal présence tension de réseau (l’intensité lumineuse indique le niveau de réglage: Intensité lumineuse maximum éteint);
• Fusible incorporé ;
• Le dimmer est pourvu d’une régulation d’intensité garantissant seulement une déconnexion de type électronique (H)

N.B: L’utilisation du variateur avec signal lumineux hors fonction est considéré comme un mauvais emploi.

Mode d’emploi

Le réglage se produit directement en tournant le bouton du régulateur. A proximité de la valeur minimum de réglage, le régulateur éteint automatiquement la charge.

Remarques

• Ne pas utiliser avec des lampes déjà équipées de régulateur.
• Le régulateur n’est pas doté de dispositif d’interruption mécanique du circuit électrique et il ne fournit donc pas de séparation galvanique. Avant de remplacer le fusible, débrancher la fiche.
• En cas de panne, faire contrôler le fusible par un électricien qualifié et si nécessaire, le remplacer par un du même type T 0,8 A H 250V~.

Normes pour l’installation et l’exercice

Le régulateur a une installation passante sur le câble en utilisant éventuellement celui dont la lampe est pourvue. Câbler comme sur le schéma en utilisant exclusivement un câble 2 x 0,75 mm2 pour les lampes en classe II type H03VVH2-F (3,5 min. x 5,6 mm) ou H05VVH2-F (3,9 x 6,2 mm max.).
