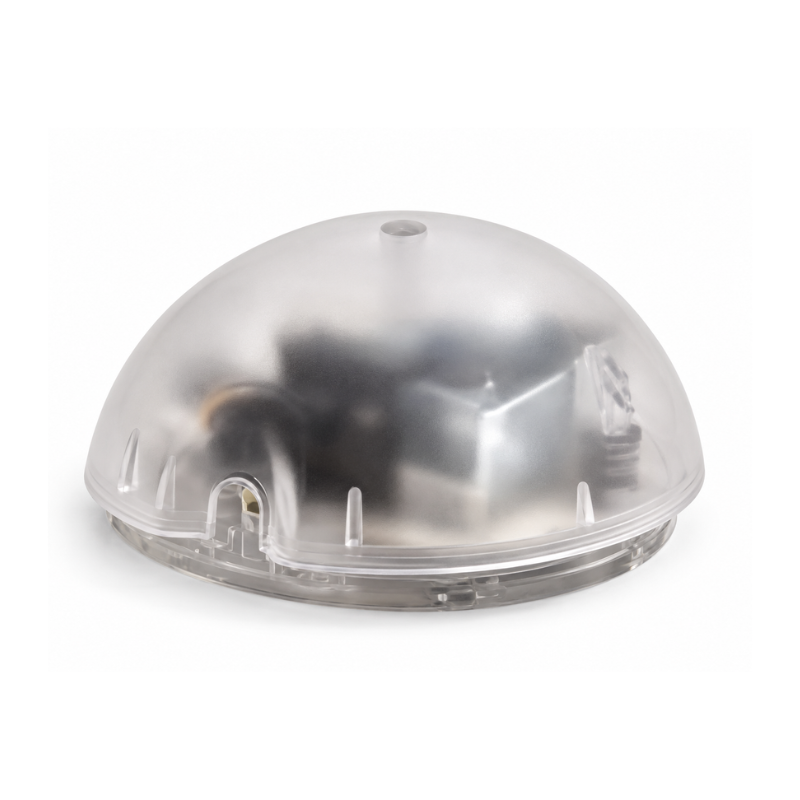

Dimmer transparent Relco DT/I3/I – S/DT/I3/I

Dimmer transparent Relco DT/I3/I à commande par pulsation

NON LED

Un dimmer est un produit visant à remplacer l’interrupteur que l’on retrouve classiquement dans les luminaires pour proposer une fonction de variation d’intensité. Ainsi, le dimmer permet de :

• Ouvrir/fermer la lampe comme un interrupteur classique
• Varier l’intensité de la source lumineuse pour la diminuer ou l’augmenter en fonction des besoins

La rubrique « dimmers » de notre « catalogue »  vous permettra de visualiser l’ensemble des produits similaires à cet article.

Caractéristiques techniques

• Modèle : DT/I3/I
• Code : –
• Couleur : transparente
• Tension d’entrée : 220÷240V
• Puissance : 20-300 W
• Dimensions : longueur : 80 mm  –  largeur : 75 mm  –  hauteur : 30 mm

Conseils d’utilisation

• Pour plus de sécurité, demandez l’aide d’un professionnel pour le montage.

Informations complémentaires

Caractéristiques générales

• Convient uniquement pour l’halogène.
• Régulateur électronique avec commande par bouton
• Degré de pollution: 2
• Tension nominale de la tenue à impulsion: 2,5kV
• Index de résistance aux courants superficiels: PTI 175
• Niveau de prévue au fil incandescence (interrupteur de niveau 1)
• Type de service continu S1
• Réglage continu
• Recherche automatique du niveau de réglage maximum
• Allumage progressif – Extinction progressive
• Installation passante sur le câble
• Point lumineux pour repérage dans le noir et indicateur de la présence de la tension de secteur
• Mémoire d’intensité lumineuse aussi en cas d’absence du réseau
• Allumage par prise commandée

Installation

Le gradateur électronique doit être utilisé uniquement avec des charges résistives et sur des appareils d’éclairage de classe I et II. Ouvrir la partie supérieure du boîtier, connecter comme cela est indiqué sur le schéma (Fig. 1) en utilisant un câble de 3×0,75 mm² H03VV-F (classe I). 2×0.75 mm²  H03VV-F (classe II). Conformément aux normes de sécurité, les conducteurs pour la connexion de la phase, du neutre et de la lampe doivent être plus courts que les conducteurs de terre d’au moins 8 mm. Serrer fermement les bornes et replacer la carte électronique dans la partie inférieure. Bloquer les câbles avec les serre-câbles fournis et vérifier l’étanchéité mécanique. Installer les ressorts (Fig. 2) et refermer la partie supérieure en ayant soin de placer le voyant lumineux dans son siège, puis bloquer les vis de fermeture (Fig. 3).

Respecter les donnes, positionner le gradateur loin de sources de chaleur.

Mode d’emploi

Le réglage a lieu en appuyant directement sur le boîtier. Exercer une brève pression pour allumer et éteindre la charge. Tenir appuyé pour obtenir le réglage de la charge. Lorsque le niveau de luminosité désiré est atteint, interrompre la pression. Insérant le fiche d’alimentation, le circuit se positionnera au niveau de luminosité, sur lequel il se trouvait, avant être éteint.
