Variateur Relco RT52S/LED – RQ9243/LED – Circuit imprimé

La rubrique « dimmers » de notre « catalogue »  vous permettra de visualiser l’ensemble des produits similaires à cet article.

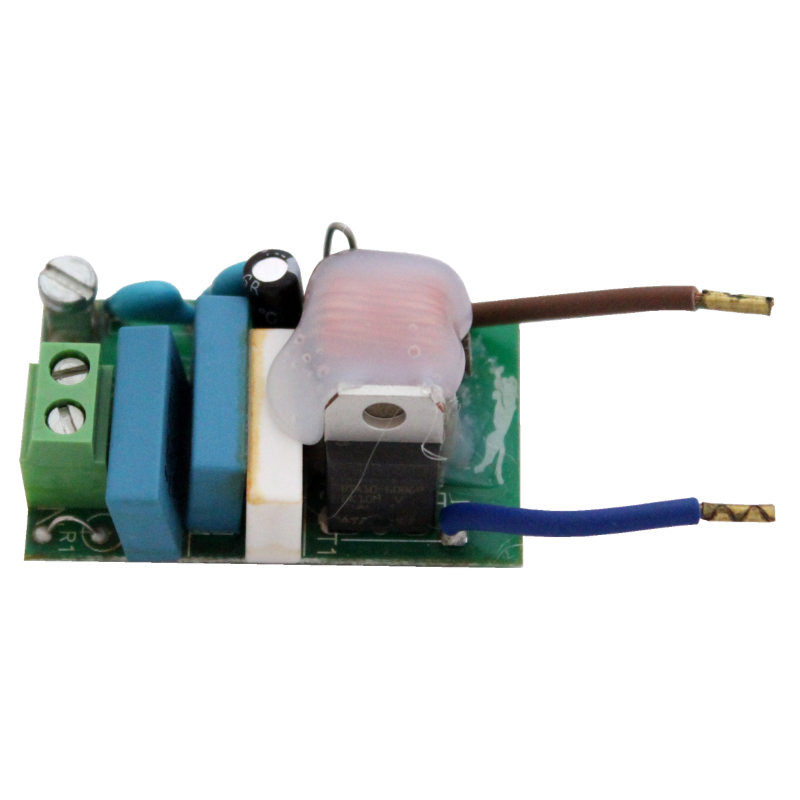

Le circuit imprimé Relco RT52S (RQ9243) est destiné au remplacement du dimmer dans les lampes « Costanza » de chez Luceplan. Si le dimmer est défectueux, il est la solution. Ce dimmer est  prévu pour dimmer une ampoule LED ou halogène.

Plusieurs précisions sont à porter à votre connaissance :

• Pour qu’un dimmer LED puisse varier une ampoule LED, il faut que celle-ci soit dimmable. Il est important de bien vérifier que votre ampoule soit « dimmable ».
• Par ailleurs, la technologie LED ne permet pas encore de varier toutes les ampoules avec tous les types de dimmers. Il n’est donc pas improbable que l’ampoule et le dimmer, selon les marques, ne soient pas compatibles entre eux.
• Nous attirons aussi votre attention sur le fait que ce dimmer ne peut varier que 10 ampoules LED simultanément, pas plus.

Caractéristiques techniques

• Marque : Relco
• Modèle : RT52S/LED
• Code : RQ9243/LED
• Couleur : sans objet
• Tension d’entrée : 100÷240V
• Tension de sortie : 220÷240V
• Puissance :
  • Halogène :  25÷160W
  • LED : 4÷100W avec un maximum de 10 ampoules.
• Dimensions : Longueur : 45 mm –  Largeur : 27.5 mm – Hauteur : 19 mm
• Dimming : VARIATEUR SENSOR (voir plus bas pour plus de précisions)

Conseils d’utilisation

• Pour qu’un dimmer LED puisse varier une ampoule LED, il faut que celle-ci soit dimable. Il est important de bien vérifier que votre ampoule soit « dimable ».
• Par ailleurs, la technologie LED ne permet pas encore de varier toutes les ampoules avec tous les types de dimmers. Il n’est donc pas improbable que l’ampoule et le dimmer, selon les marques, ne soient pas compatibles entre eux.
• Nous attirons aussi votre attention sur le fait que ce dimmer ne peut varier que 10 ampoules LED simultanément, pas plus.
• Pour plus de sécurité, demandez l’aide d’un professionnel pour le montage.

Informations complémentaires

Variateur de lumière de table ou pour plancher en classe I ou II.

Caractéristiques générales

• Convient pour l’halogène et le LED
• Variateur pour lampes à LED ou halogène – Classe I et II
• Niveau de pollution 2
• Indice de résistance aux courants superficiels (PTI175)
• Réglage continu
• STOP au maximum, STOP au minimum
• Allumage progressif (Anti-éblouissement)
• Extinction progressive
• Installation : à incorporer dans la douille (voir illustrations)
• Mémoire d’intensité lumineuse aussi en cas d’absence du réseau
• Puissance
  • Lampes halogènes
    • 25÷160W (220-240V)
    • 25÷80W (100-127V)
  • Lampe LED
    • 4÷100W (220-240V)
    • 4÷80W (100-127V)
• Alimentation 100-240V – 50-60Hz

Quelques précisions issues du manuel d’utilisation de Relco

Installation

Le variateur électronique doit être employé exclusivement avec les charges indiquées et sur des appareils d’éclairage de classe I et II.

Instructions d’utilisation

Le fonctionnement se fait en agissant sur la partie sensorielle. La zone sensorielle doit être isolé du reste de la lampe. Un toucher bref allume et éteint la charge. Le réglage est obtenu en maintenant le contact. Lorsque le niveau de luminosité souhaité est atteint, interrompre le contact.

Le réglage s’arrête automatiquement lorsque le niveau maximum ou minimum est obtenu ; pour reprendre le réglage interrompre le contact et toucher de nouveau. Au moment d’insérer la fiche d’alimentation, le circuit se positionnera sur le niveau de luminosité réglé avant d’être éteint.

Configuration du minimum RT52S LED dispose de la fonction de configuration du niveau minimum de réglage. L’utilisation avec des lampes à LED peut rendre nécessaire la configuration du minimum pour éviter des phénomènes de clignotement au minimum. Pour effectuer cette opération, il suffira d’agir sur la partie sensorielle en maintenant le contact pendant 30 sec, après ce temps la charge s’éteindra et le minimum se configurera automatiquement à un niveau plus haut. Il sera possible de configurer 3 niveaux différents, en répétant l’opération décrite ci-dessus, jusqu’à l’atteinte du niveau optimal pour le type de lampe utilisée.

Notes

Le minimum flux de l’ajustement des lampes à LED dépend du fabricant de la lampe, et peut varier de 10 à 40%.
